適用行業：學校的創客、創新實驗室、企業或高?？蒲袉挝患庸ぷ鞣N創意產品加工、職業院校數控教學培訓。

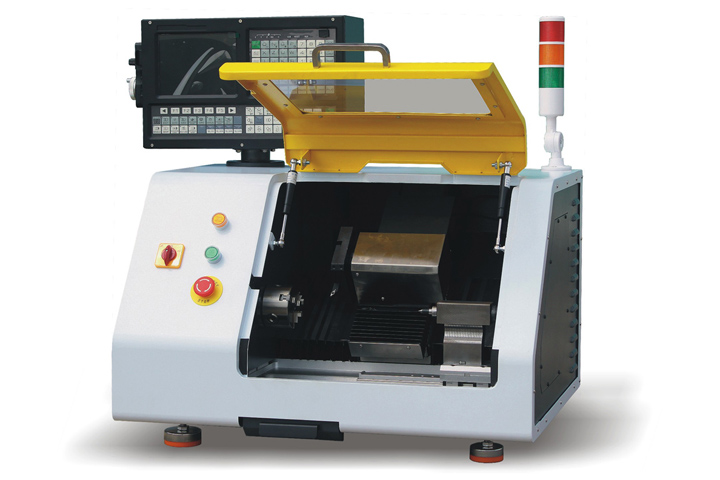

CK150是一款桌面型的斜床身數控車床，配置8工位自動換刀裝置。具有體積小、重量輕、使用單相220伏電源，帶聯鎖防護裝置，提搞操作安全性；采用40度斜床身結構，拖板更長，加工空間更大，配置高精密直線導軌和滾珠絲杠，加工精度高；采用750W伺服主軸，加工動力更強，配置980TB工業級面板數控系統，運行更穩定，主軸帶編碼器，可以加工螺紋； 配置專業的工業級面板數控系統(機器帶有面板系統，不需要另外電腦)，不再擔心機床出故障，更安全、更穩定、更耐用；帶圖形仿真功能，完善的自診斷功能，實時顯示出現異常立即報警，保證操作安全性，帶電子手輪，方便手動操作。采用ISO標準G代碼編程，支持M代碼及S代碼，全面兼容FANUC，三菱G代碼和多種CAD/CAM軟件；可以加工銅、鋁合金、塑料等。
適合行業：適合校園創客、創新工作室科技制作加工零件、理實一體化數控專業培訓、企業科研單位加工小零件
技術參數 |
|
主要性能特點 |
桌面型斜床身結構、使用220伏電壓、配置高精度H級等磨直線導軌、高精度C3級研磨滾珠絲桿；搭載980TB工業級數控系統、8工位刀庫；執行通用標準G代碼編程，支持M代碼及S代碼，兼容FANUC，三菱G代碼和多種CAD/CAM軟件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等編程軟件）；主要加工材料：銅、鋁合金、PVC塑料、有機玻璃等。 |
重復定位精度 |
0.01mm |
系統分辨率 |
0.001mm |
床身上最大回轉直徑 |
200 mm |
滑板上最大回轉直徑 |
105 mm |
床身類型 |
40°斜床身 |
導軌 |
H 級直線導軌 |
主軸通孔直徑 |
16 mm |
主軸夾緊方式 |
三爪卡盤?80mm或ER32夾頭 |
夾持工件直徑 |
1-60mm |
縱向（X行程軸） |
90 mm |
橫向（Z行程軸） |
190 mm |
刀柄規格 |
10×10mm |
電動刀架工位數 |
8工位 |
X Z軸快移速度 |
3000 mm/min |
XZ 軸最大進給速度 |
2000 mm/min |
主軸最高速度 |
2000 rpm/min |
主軸功率 |
750W伺服電機 |
整機功率 |
1kw |
數控系統 |
980TB工業級面板數控系統 |
使用電源 |
AC220V/50Hz |
凈重/毛重 |
120/150kg |

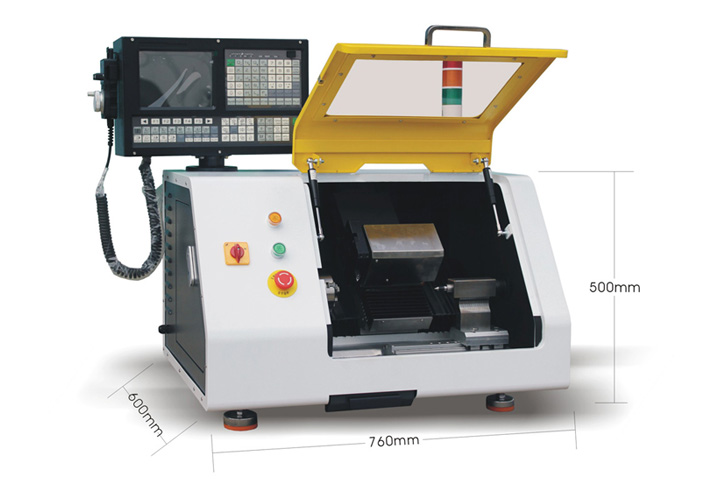

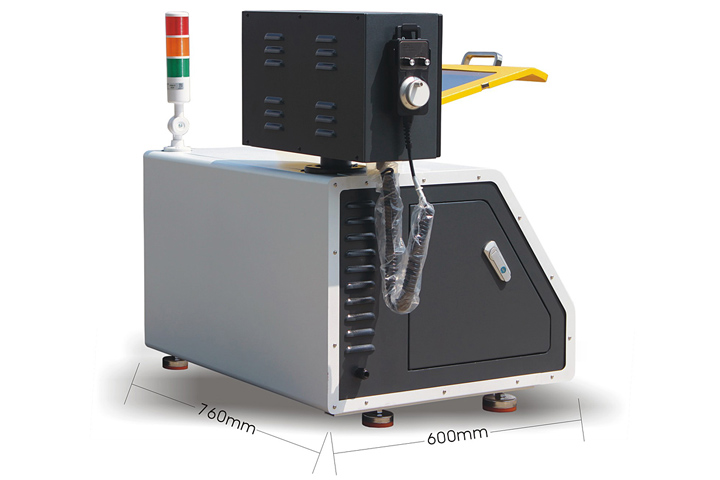

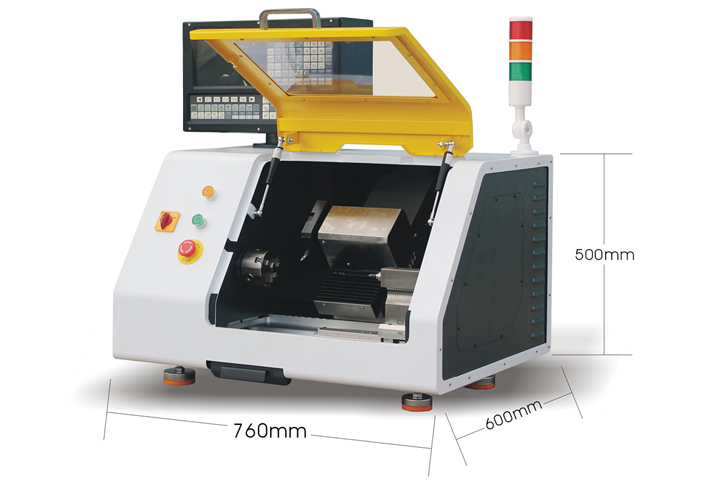

外型尺寸 |
760×600×800mm |
包裝尺寸 |
850×560×950mm |
